Rozdzielnica S · Standard
Mieszkanie lub mały dom do około 80 m² z jedną kuchnią — bez fotowoltaiki i ładowarki, wymiana starej tablicy na nową z ochronnikiem przepięć.
Rozmiar S — mieszkanie lub mały dom do ok. 80 m², ok. 10 obwodów. Obudowa 36 modułów: 3 rzędy · 2 grupy różnicówek
bez fotowoltaiki i ładowarki
Zasilanie klimatyzacji
Dodaj obwody dla klimatyzatorów split — RCBO C z różnicówką 30 mA dla każdej jednostki zewnętrznej do 3,5 kW.
Smart dom, KNX albo rozdzielnica przemysłowa lub specjalna? Wyceniamy indywidualnie — Opisz instalację.
1 955,70 złbrutto z VAT 23 % · 1 590,00 zł netto · bez dostawy
- 10 obwodów
- 2 różnicówki i ochronnik T2
- 3 rzędy, 36 modułów
Realizacja: 5–10 dni roboczych od zaksięgowania zaliczki. Produkcja rusza po weryfikacji zamówienia (zwykle 1 dzień roboczy).
Karta katalogowa (PDF) — parametry, wymiary obudowy, obwody, schemat uproszczony
Masz pytanie o ten produkt?Zapytaj nas — odpowiemy w 1 dzień roboczy

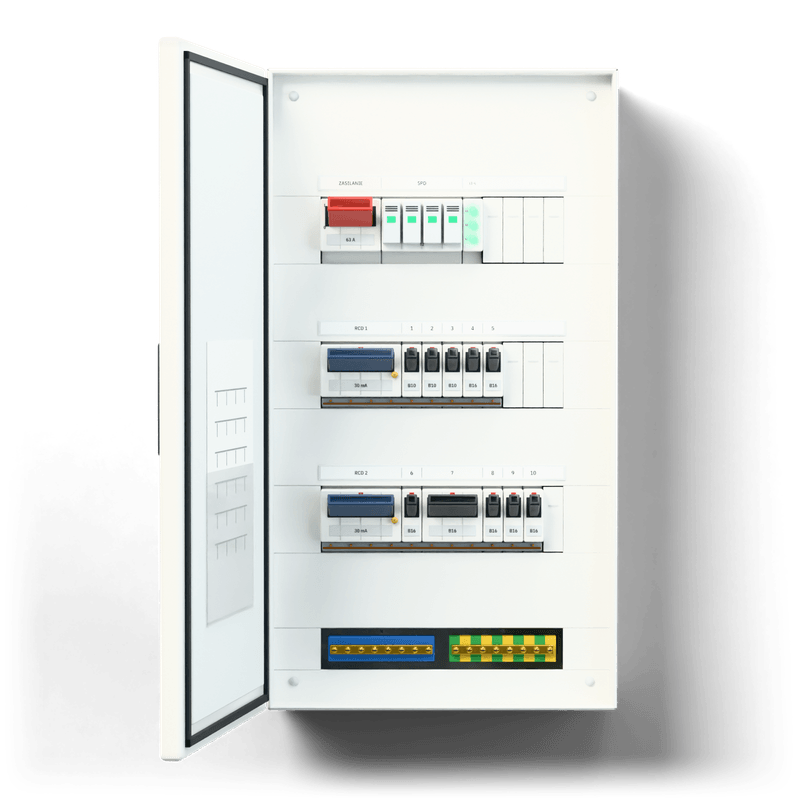

10 obwodów w 2 grupach różnicówek 4-biegunowych typ A (30 mA), płyta indukcyjna na obwodzie 3-fazowym, ochronnik przepięć T2. Obudowa 36 modułów (3 rzędy × 12), aparatura zajmuje 28 — rezerwa 22 %.
- Rozłącznik główny, ochronnik przepięć, lampki faz, listwy N/PE8 mod.
- Wyłączniki różnicowoprądowe 4-biegunowe typ A × 2 (grupy obwodów)8 mod.
- Wyłączniki nadprądowe obwodów × 10 (gniazda, oświetlenie, urządzenia; płyta indukcyjna — 3-fazowy)12 mod.
- Obudowa
- 36 modułów — natynkowa, z drzwiami, 3 rzędy szyn DIN
- Wymiary obudowy
- 356 × 560 × 110 mm (szer. × wys. × głęb.) — maks. z obudów marek, z których budujemy (Hager, Schneider Electric, Eaton)
- Masa obudowy
- do 2,6 kg (sama obudowa, bez aparatury)
- Moduły DIN
- 28 zajęte z 36 (rezerwa 8)
- Obwody
- 10 (maks. 12 w tej obudowie)
- Wyłączniki różnicowoprądowe
- 2 × 4-biegunowe 40 A, 30 mA, typ A — obwody rozdzielone na grupy
- Ochronnik przepięć
- T2
- Norma
- PN-EN 61439-3, system zweryfikowany producenta obudowy i aparatury
- Termin
- 5–10 dni roboczych od zaliczki
Schemat elektryczny
Jednokreskowy schemat rozdzielnicy z oznaczeniami aparatów — do odbioru domu, ubezpieczenia i dla każdego elektryka, który kiedyś ją otworzy.
Opis obwodów
Czytelna lista: który wyłącznik zasila które pomieszczenie lub urządzenie. Naklejony w drzwiczkach i w PDF.
Protokół sprawdzeń jednostkowych
Wyniki pomiarów: ciągłość przewodów ochronnych, rezystancja izolacji, działanie różnicówek — wg PN-EN 61439-3.
Deklaracja zgodności UE
Dokument producenta potwierdzający zgodność z dyrektywą niskonapięciową i normą PN-EN 61439-3.
Gwarancja 24 miesiące
Na wykonanie i aparaturę. Numer seryjny egzemplarza identyfikuje dokumentację przez 10 lat.
Rezerwa na rozbudowę
Konfigurator pilnuje 10 % wolnego miejsca. Dołożysz ładowarkę czy magazyn bez wymiany rozdzielnicy.
Odbiór własny — 0 zł
Z warsztatu w Warszawie, po umówieniu terminu. Zaliczka 100 % przy zamówieniu.
Wysyłka kurierem (Polska) — 99 zł netto
Rozdzielnica zapakowana na palecie lub w kartonie, z dokumentami w środku. Montuje Twój elektryk.
Montaż z wymianą tablicy i pomiarami — 1 490 zł netto w promieniu 50 km
Dalej 2 zł za km w obie strony. Przy montażu w budynku mieszkalnym VAT 8 % (potwierdzamy przy weryfikacji) i zaliczka 50 %.
Produkcja rusza po weryfikacji
Zaliczka nie uruchamia produkcji — najpierw sprawdzamy moc przyłączeniową, typ sieci i modele urządzeń (zwykle 1 dzień roboczy).
