Rozdzielnica M · PV + EV · drzwi: szyba przyciemniana

16 obwodów w 3 grupach różnicówek 4-biegunowych typ A (30 mA), płyta indukcyjna na obwodzie 3-fazowym, ochronnik przepięć T1+T2. Fotowoltaika (pole falownika, skrzynka DC, pole magazynu) i ładowarka 11 kW z różnicówką typu B. Obudowa 72 modułów (4 rzędy × 18) — miejsce na falownik, magazyn energii i ładowarkę; o rozmiar większa niż w wersji Standard (48 modułów), ta sama liczba obwodów. Aparatura zajmuje 51 — rezerwa 29 %.

• Rozłącznik główny, ochronnik przepięć, lampki faz, listwy N/PE8 mod.
• Wyłączniki różnicowoprądowe 4-biegunowe typ A × 3 (grupy obwodów)12 mod.
• Wyłączniki nadprądowe obwodów × 16 (gniazda, oświetlenie, urządzenia; płyta indukcyjna — 3-fazowy)18 mod.
• Drzwi: szyba przyciemniana—
• Fotowoltaika — pole AC falownika3 mod.
• Fotowoltaika — skrzynka DC, 2 MPPTosobna obudowa: Fotowoltaika — skrzynka DC, 2 MPPT — IP65—
• Magazyn energii — pole baterii / falownika hybrydowego3 mod.
• Ładowanie samochodu — 11 kW7 mod.
• Różnicówka typ B dla ładowarki—

Obudowa

72 modułów — natynkowa, z drzwiami, 4 rzędy szyn DIN

Wymiary obudowy

565 × 750 × 151 mm (szer. × wys. × głęb.) — maks. z obudów marek, z których budujemy (Hager, Schneider Electric, Eaton)

Masa obudowy

do 5,7 kg (sama obudowa, bez aparatury)

Drzwi

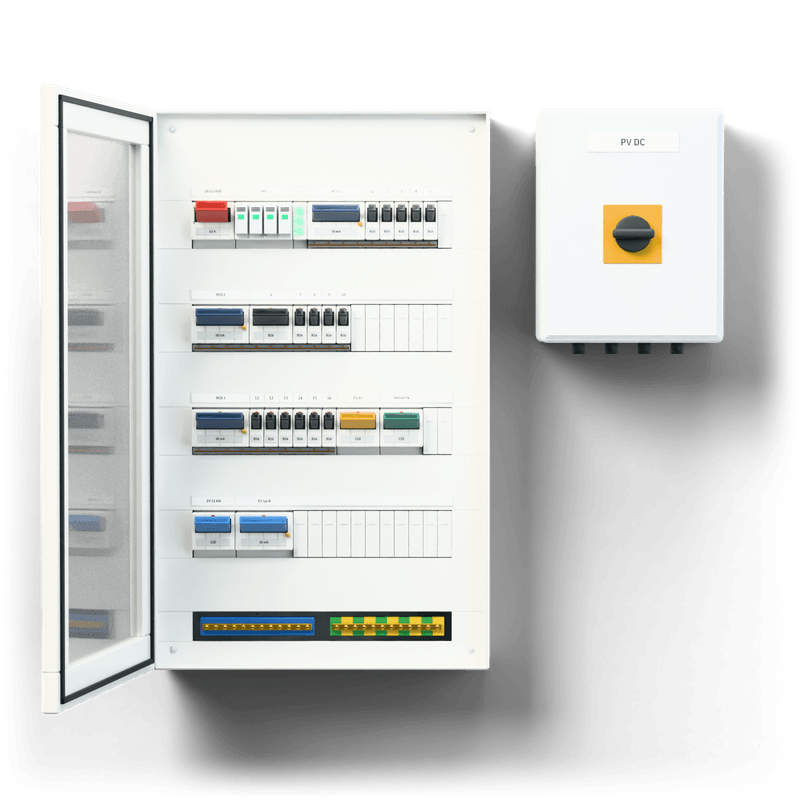

Szyba przyciemniana — Biała rama z szybą przyciemnianą — widać diody i stan aparatów bez otwierania.

Moduły DIN

51 zajęte z 72 (rezerwa 21)

Obwody

16 (maks. 30 w tej obudowie)

Wyłączniki różnicowoprądowe

3 × 4-biegunowe 40 A, 30 mA, typ A — obwody rozdzielone na grupy

Ochronnik przepięć

T1+T2

Ładowarka samochodu

11 kW, osobny obwód, różnicówka typu B

Fotowoltaika

pole falownika (AC), skrzynka DC po stronie paneli (osobna obudowa IP65)

Magazyn energii

pole baterii / falownika hybrydowego — gotowe pod magazyn

Dodatkowe obudowy

Fotowoltaika — skrzynka DC, 2 MPPT — IP65

Norma

PN-EN 61439-3, system zweryfikowany producenta obudowy i aparatury

Termin

5–10 dni roboczych od zaliczki
