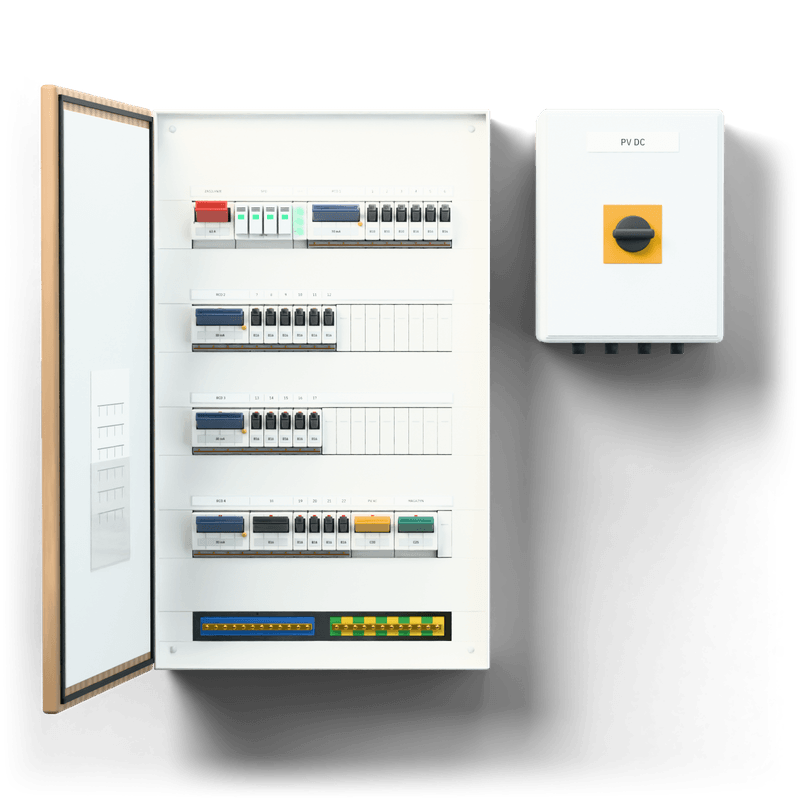

Rozdzielnica L · PV · drzwi: dąb — wizualizacja 3D, drzwi otwarte, widok z przodu na aparaturę, drzwi w okleinie dębowej; obok skrzynka DC fotowoltaiki
Wizualizacja — wygląd aparatury może się różnić; dobieramy aparaturę wybranej linii (Standard / Premium)

Twój dom z tą rozdzielnicą

Rozdzielnica L · PV · drzwi: dąb

  • FotowoltaikaPole falownika i skrzynka DC (prądu stałego z paneli).Gotowe
  • Magazyn energiiPole magazynu gotowe pod baterię.Przygotowane
  • Auto elektryczneObwód ładowarki z różnicówką typu B — w wersji EV.Zobacz wersję PV + EV
  • Pompa ciepłaOsobny obwód pompy ciepła dodasz w konfiguratorze.Dodaj w konfiguratorze

Gotowe — obwód i zabezpieczenia są w rozdzielnicy; Przygotowane — miejsce w rozdzielnicy czeka na urządzenie; Do dodania — dodasz w konfiguratorze.

duży dom

Rozdzielnica L · PV · drzwi: dąb

Duży dom 150–250 m², zwykle piętrowy — osobne obwody na każde piętro, garaż i ogród z fotowoltaiką (PV): pole falownika, skrzynka po stronie paneli i miejsce na magazyn energii.

Rozmiar L — duży dom 150–250 m², ok. 22 obwody. Obudowa 72 modułów: 4 rzędy · 4 grupy różnicówek — miejsce na falownik i magazyn energii

PV — fotowoltaika

Zasilanie klimatyzacji

Dodaj obwody dla klimatyzatorów split — RCBO C z różnicówką 30 mA dla każdej jednostki zewnętrznej do 3,5 kW.

Inna moc, multi-split albo 3-fazowa — w konfiguratorze.

Smart dom, KNX albo rozdzielnica przemysłowa lub specjalna? Wyceniamy indywidualnie — Opisz instalację.

7 503,00 złbrutto z VAT 23 % · 6 100,00 zł netto · bez dostawy

Wykończenie drzwi to nowa pozycja w ofercie — cena z dzisiejszego cennika, potwierdzamy ją przy weryfikacji zamówienia.

  • Pole falownika i skrzynka DC
  • Pole magazynu energii — gotowe pod baterię
  • 22 obwody
Dostosuj w konfiguratorze

Realizacja: 5–10 dni roboczych od zaksięgowania zaliczki. Produkcja rusza po weryfikacji zamówienia (zwykle 1 dzień roboczy).

Karta katalogowa (PDF) — parametry, wymiary obudowy, obwody, schemat uproszczony

Masz pytanie o ten produkt?Zapytaj nas — odpowiemy w 1 dzień roboczy

22 obwody w 4 grupach różnicówek 4-biegunowych typ A (30 mA), płyta indukcyjna na obwodzie 3-fazowym, ochronnik przepięć T1+T2. Fotowoltaika: pole falownika (strona AC), skrzynka DC po stronie paneli i pole magazynu energii — gotowe pod baterię. Obudowa 72 modułów (4 rzędy × 18) — miejsce na falownik i magazyn energii. Aparatura zajmuje 54 — rezerwa 25 %.

  • Rozłącznik główny, ochronnik przepięć, lampki faz, listwy N/PE8 mod.
  • Wyłączniki różnicowoprądowe 4-biegunowe typ A × 4 (grupy obwodów)16 mod.
  • Wyłączniki nadprądowe obwodów × 22 (gniazda, oświetlenie, urządzenia; płyta indukcyjna — 3-fazowy)24 mod.
  • Drzwi: dąb—
  • Fotowoltaika — pole AC falownika3 mod.
  • Fotowoltaika — skrzynka DC, 2 MPPTosobna obudowa: Fotowoltaika — skrzynka DC, 2 MPPT — IP65—
  • Magazyn energii — pole baterii / falownika hybrydowego3 mod.
